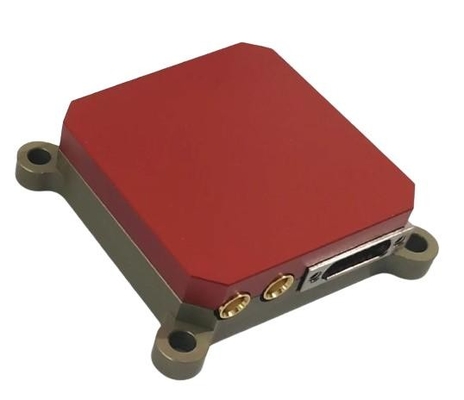

Σύστημα πλοήγησης MEMS υψηλών επιδόσεων με αντιστάθμιση διπλού άξονα για UAV/ρομποτική

  • High-Performance MEMS Navigation System with Dual-Axis Compensation for UAV/Robotics
Τόπος καταγωγής Jiangsu, Κίνα
Μάρκα BWSENSING
Αριθμό μοντέλου ΓΔ V16E
Ποσότητα παραγγελίας min 1 PCS
Τιμή USD 1550
Όροι πληρωμής Τ/Τ

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Σταθερότητα της μεροληψίας ≤ 36 ° / h Σειρά γυροσκοπίων ± 500°/s ((200°/s ̇ 2000°/s, ρυθμιζόμενο)
Σειρά επιταχυμέτρων ±4g (±2g) 40g Σταθερότητα πόλωσης επιταχυνσιόμετρου ≤ 0, 1 mg
Μέγεθος 45 χιλιοστά χ 46 χ 14 χιλιοστά Γωνία ρόλων στροφή: ± 90°,τροχιά: ± 180°
Ηλεκτρική διεπαφή RS422 Τροχίσματα 00,05° (RMS, δυναμικό), 0,02° (RMS, στατικό)
Πιτσάρισμα 00,05° (RMS, δυναμικό), 0,02° (RMS, στατικό)
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Σταθερότητα κλίσης του επιταχυντή (° /h, εξευγενισμός 10 δευτερολέπτων)
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Το GI V16E είναι ένα υψηλής απόδοσης ενσωματωμένο σύστημα πλοήγησης αδράνειας / δορυφόρου MEMS. Έχει ενσωματωμένο τριάξιο γυροσκόπιο, τριάξιο επιταχυνόμετρο, τριάξιο μαγνητικό αισθητήρα, πνευματικό αισθητήρα,και δέκτη BD/GPS/GLONASS/GALILEO τετρατρόπουΗ ταχύτητα, η θέση και η στάση του φορέα μπορούν να μετρηθούν, καθώς και η εξόδου αντισταθμίζεται γωνιακή ταχύτητα, επιτάχυνση, μαγνητική πορεία, πίεση αέρα,θερμοκρασία και άλλες πληροφορίες.



Ειδικότητα

  • -40 °C έως 60 °C, βαθμονόμηση πλήρους θερμοκρασίας
  • Υψηλός ρυθμός δειγματοληψίας 1KHz, λειτουργία αντιστάθμισης 1KHz, λειτουργία πλοήγησης 1KHz, φίλτρο Kalman 5Hz
  • Μπορεί να συνδεθεί με εξωτερικό μετρητή χιλιομέτρων, DVL
  • Υψηλές επιδόσεις, μικρό μέγεθος, ελαφρύ βάρος και χαμηλή κατανάλωση ενέργειας·
  • Υποστήριξη των πρώτων δεδομένων λήπτη εξόδου, πρώτων δεδομένων IMU, μεταεπεξεργασία Novotel IE



Γυροσκόπιο
Πεδίο ± 500°/s ((200°/s ̇ 2000°/s, ρυθμιζόμενο)
πλήρης θερμοκρασία Μηδέν < 100°/h
Σταθερότητα της μεροληψίας Στατική δοκιμή σε θερμοκρασία δωματίου, τα μέσα δεδομένα σε ζυροδευτερόλεπτα εξομαλύνονται για δέκα δευτερόλεπτα, τυπική απόκλιση ≤36°/h
Επαναληψιμότητα μεροληψίας Σε θερμοκρασία δωματίου, τα δεδομένα μηδενικής προκατάληψης μετρήθηκαν επτά φορές σε διπλό.
Διάφραση ζώνης 100Hz (προσαρμοσμένο)





Ακλιματομετρητή
εύρος ±4g (±2g) 40g
πλήρης θερμοκρασία Μηδέν < 2 mg
Σταθερότητα της μεροληψίας Στατική δοκιμή σε θερμοκρασία δωματίου, δευτερόλεπτα δεδομένα μέσου όρου, τυπική απόκλιση ≤ 0,1 mg.
Επαναληψιμότητα μεροληψίας Σε θερμοκρασία δωματίου, τα δεδομένα μηδενικής προκατάληψης μετρήθηκαν επτά φορές σε διπλό.
Διάφραση ζώνης 100Hz προσαρμοσμένα
Βαρόμετρος
Ακριβότητα ύψους Μετεωρολογικές συνθήκες σταθερές, συνθήκες θερμοκρασίας δωματίου,< 10cm (σ, τυπικό)
συχνότητα εξόδου 5Hz
