Βασικές προδιαγραφές

Τριαξικό γυροσκόπιο: Πεδίο μέτρησης ±450°/s

Τριαξικό επιταχυνόμετρο: Πεδίο μέτρησης ± 18g

Τριαξικό μαγνητομέτρο: Πεδίο μέτρησης ±8 gauss

Ψηφιακό βαρόμετρο: Πεδίο μέτρησης 300 mbar ~ 1100 mbar

Μεγάλο εύρος ζώνης: 400Hz

Αντιστάθμιση θερμοκρασίας με βαθμονόμηση εργοστασίου: Σταθερότητα κλίσης, γραμμικότητα και βαθμονόμηση σφαλμάτων διατομής άξονα

Πεδίο αντιστάθμισης θερμοκρασίας: -40°C ~ +85°C

Διασύνδεση επικοινωνίας: SPI

Ενσωματωμένος αισθητήρας θερμοκρασίας

Πεδίο τροφοδοσίας: 3,0 V ~ 3,6 V

Αντοχή σε κρούσματα: 2000 g

Συμπίεση σχεδιασμού: ελαφρύ βάρος και μικροσκοπική μορφή

Συμφωνία: Συμφωνεί με το ADIS16488A

Πεδία εφαρμογής

Βιομηχανική αντίσταση σε δονήσεις και έλεγχος στάσης

Αυτοματοποιημένα Μηχανήματα

Έλεγχος ρομποτικής.

Σταθεροποίηση και έλεγχο πλατφόρμας

Συστήματα οργάνωσης

Περιγραφή του προϊόντος

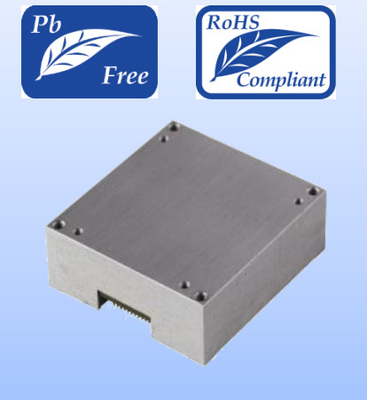

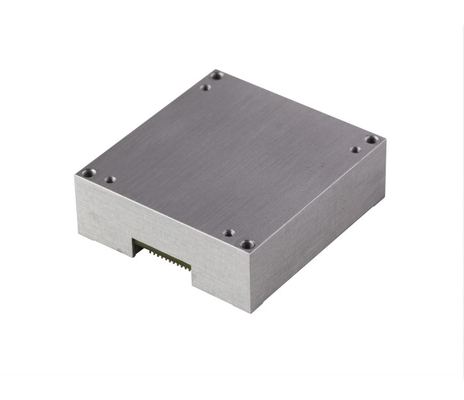

Η μονάδα μέτρησης αδράνειας (IMU) είναι μια συμπαγή, ανθεκτική σε μεγάλο βαθμό στις συγκρούσεις συσκευή που έχει σχεδιαστεί για ακριβή πλοήγηση, έλεγχο και δυναμική μέτρηση κινούμενων φορέων.Ενσωματώνει τριάξιο γυροσκόπιο MEMS και τριάξιο επιταχυνόμετρο με προηγμένους αλγόριθμους αντιστάθμισης σφαλμάτων (συμπεριλαμβανομένης της θερμοκρασίαςΤα επεξεργασμένα δεδομένα εκδίδονται μέσω προσαρμόσιμης διεπαφής SPI, ενώ ενσωματωμένοι αισθητήρες (μαγνητομέτρο,(βαρόμετρο) επιτρέπουν ολοκληρωμένη περιβαλλοντική ανίχνευση

.

Βασικά χαρακτηριστικά:

Αισθητήρες υψηλής ακρίβειας.

Γυροσκόπιο: εύρος ±450°/s, σταθερότητα παραμερισμού διακύμανσης Allan 1,2°/h

Επιταχυνόμετρος: εύρος ± 18g, σταθερότητα παραμερισμού διακύμανσης Allan 20μg

Μαγνητόμετρος: εύρος ±8 gauss για την ακρίβεια γωνίας κλίσης

.

Αξιοποιήσιμη προσαρμοστικότητα στο περιβάλλον

Λειτουργεί σε θερμοκρασία από -40 °C έως +85 °C με εργοστασιακή αντιστάθμιση θερμοκρασίας.

Επιβιώνει σε βιομηχανικά περιβάλλοντα υψηλής έντασης δονήσεων

.

Συμπληρωματική ολοκλήρωση

Μέγεθος: 47 mm (L) × 44 mm (W) × 14 mm (H)

.

Βάρος: Βελτιστοποιημένο για μη επανδρωμένα αεροσκάφη, ρομποτικά χέρια και φορητές συσκευές.

Εξαγωγή δεδομένων και συμβατότητα

Η διεπαφή SPI υποστηρίζει ροή δεδομένων υψηλής ταχύτητας (μέχρι 2000Hz).

Συμβατό με τα βιομηχανικά πρότυπα

.

Ανταγωνιστικά πλεονεκτήματα

Αποδοτική από πλευράς κόστους βιομηχανική λύση: Εξισορροπεί τις επιδόσεις των MEMS με την αξιοπιστία σε δύσκολες συνθήκες.

Πολυαισθητηριακή σύντηξη: Ενσωματωμένο μαγνητόμετρο και βαρόμετρο επιτρέπουν την ανίχνευση 10 άξων

.

Χαμηλή κατανάλωση ενέργειας: Ο αποδοτικός σχεδιασμός ισχύος 3,0·3,6V επεκτείνει τη διάρκεια ζωής της μπαταρίας σε εφαρμογές κινητής τηλεφωνίας.
